一、概述

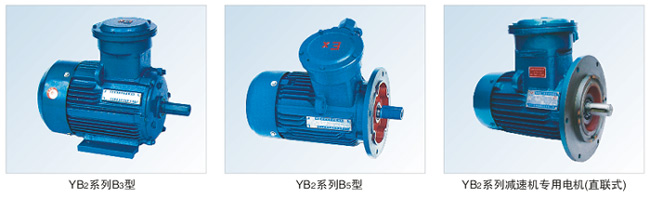

YB2 系列隔爆型三相異步電動機是我公司 YB 系列的更新?lián)Q代的防爆電機基本系列,本系列電動機具有體積小、重量輕、外形美觀、安全可靠運行、壽命長,性能優良,安裝使用維修方便。
本系列電動機的功率等級、安裝尺寸符合國際電工委員會 (1EC) 標準,其對應關系與德國 DIN42673 標準相同,有利于出口設備的配套和引進設備的備品備件。

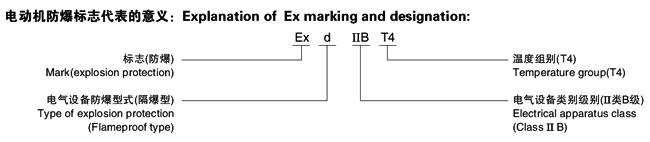

本系列電動機防爆性能符合 GB3836 . 1-2000 《爆炸性氣體環境用電氣設備第 1 部分:通用要求》和 GB3836 . 2-2000 《爆炸性氣體環境用電氣設備第 2 部分:隔爆型“ d ”》的規定,也符合 IEC79-1 , BS4683 和 EN50018 的規定,制成隔爆型。防爆標志為 ExdI 、 ExdIIAT4 、 ExdIIBT4 ,適用于有爆炸性氣體混合物存在的場所。
ExdI 適用于甲烷或煤塵的爆炸性混合物存在的煤礦井下非采掘工作面環境。
ExdII , AT4 適用于工廠用 II 類 A 級,溫度組別為 T1 、 T2 、 T3 和 T4 組爆炸性氣體混合物存在的環境。
ExdIIBT4 適用于工廠用 II 類 B 級,溫度組別為 T1 、 T2 、 T3 和 T4 組爆炸性氣體混合物存在的環境。

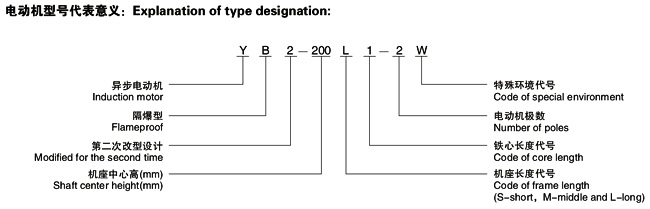

在 YB2 基本系列電動機基礎上,也可制成 YB2 — W 戶外型、 YB2 — WF1 戶外中等防腐蝕型等氣候環境條件。
二、結構說明
2.1 電動機的隔爆結構具有 ExdI 、 ExdIIAT4 、 ExdIIBT4 。
2.2 電動機主體外殼防護等級為 IP55 。
2.3 電動機的冷卻方式為 IC411 。
2.4 電動機絕緣等級為 F 級,定子繞組溫升裕度大、壽命長。
2.5 電動機有一個圓柱形軸伸,借聯軸器或齒輪傳動。
2.6 電動機定子繞組采用高強度漆包圓銅線,并經真空加壓浸漆處理成為一個完整的整體,繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。
2.7 電動機轉子采用鑄鋁結構,轉子經動平衡校驗,電動機運轉平穩、振動小、噪聲低。
2.8 電動機定、轉子沖片采用高導磁、低損耗優質電工硅鋼片,電動機損耗低、效率高。
2.9 電動機軸承選用電動機專用低振動、低噪聲軸承,機座號 160 及以下采用雙面密封軸承,在軸伸端裝有波形彈簧墊圈,以適度壓力靠軸承,有效抑制電動機運轉時產生的振動和噪聲,機座號 180 及以上采用內、外蓋結構,并在軸承部位采用擋圈軸向固定,有效地防止電動機轉子的軸向竄動。為使電動機安全可靠運行,機座號 180 及以上電動機軸承結構設置有注排油裝置,機座號 250 及以上電動機,預留軸承溫度監測傳感元件位置。
2.10 電動機風扇、風罩:機座號 280 及以下電動機采用防靜電塑料風扇,其轉動慣量小、損耗低,機座號 315 及以上采用鑄鋁或鋼板焊接風扇、重量輕、強度高,全系列風扇與軸采用鍵聯接,運行可靠。風罩為鋼板結構,在防止一定大小的外物侵入的前提下得到******的通風面積,使風路通暢。
